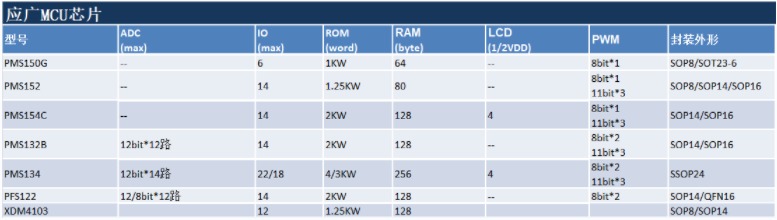

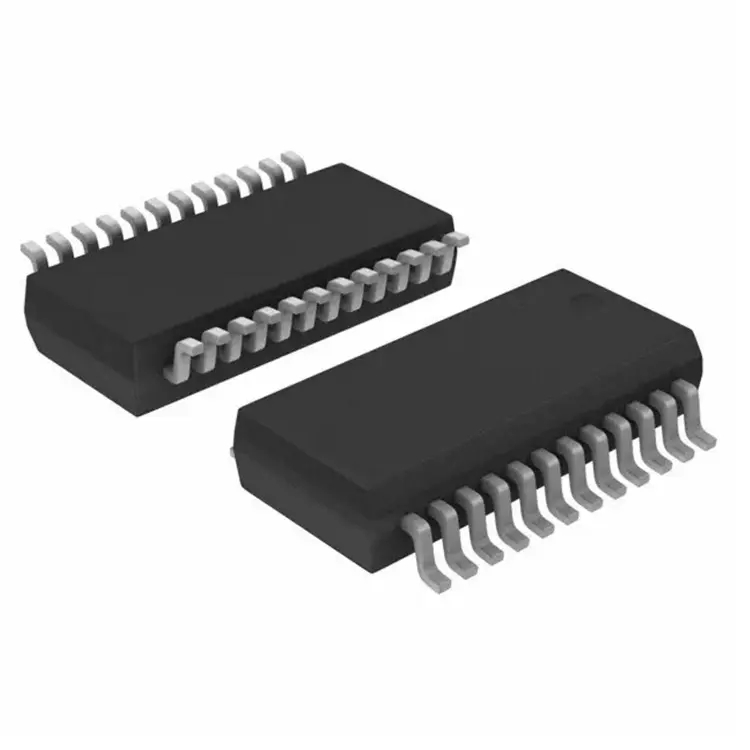

概述

PMS134系列是一款带12bitADC，以OTP为程序基础的CMOS 8-bit微处理器。它运用RISC 的架构并且所有的指令架构的执行周期都是一个指令周期，只有少部分指令需要两个指令周期。

内部最多达3KW/4KW OTP 程序存储器以及256字节数据存储器，还有多达14通道12位分解率的ADC，其中一个通道是带有多个内部参考电压可供选择。PMS134同时提供6个硬件计数器；一个16位的硬件计数器。两个8位PWM计数器。和三个11位PWM计数器。另外PMS134还提供一个硬件比较器和驱动LCD的1/2VDD偏置电压。

特性

◆通用 OTP 系列

◆不建议使用于 AC 阻容降压供电或有高 EFT 要求的应用。应广不对使用于此类应用面不达安规要求负责

◆工作温度范围:-20℃~70℃

系统特性

◆一个硬件 16 位计数器

◆两个8位硬件PWM 生成器

◆三个11位硬件PWM生成器(PWMG0，PWMG1&PWMG2)

◆一个硬件比较器

◆Bandgap 电路提供1.2V参考电压

◆最多14通道12位ADC，其中一个来自于内部bandgap参考电压或者0.25*VDD

◆ADC 参考高电压：外部输入，内部VDD，Bandgap 1.20V，4V，3V及2V

◆一组1T 8x8 硬件乘法器

◆最多22个IO引脚并带有上拉电阻

◆提供三种不同的IO驱动能力以满足不同的应用需求

1.PB4，PB7驱动/灌电流=30mA/35mA(Strong)and 13mA/17mA(Normal)

2.其他IO(除PA5外)驱动/灌电流=10mA/(13or20)mA

3.PA5灌电流=10mA

◆每个IO引脚都可设定唤醒功能

◆内置1/2VDDLCD偏置电压产生器，可支持最大4*17点的LCD屏

◆时钟源:IHRC，ILRC及EOSC(XTAL)

◆对所有带有唤醒功能的IO，都支持两种可选择的唤醒速度:正常唤醒和快速唤醒

◆段LVR复位电压设定:4.0V，3.5V，3.0V，2.7V，2.5V，2.2V，2.0V，1.8V

◆两组Code Option可选的外部中断引脚

CPU 特性

◆8bit高性能RISC CPU

◆提供93个有效指令

◆大部分都是1T(单周期)指令

◆可程序设定的堆栈指针和堆栈深度

◆数据存取支持直接和间接寻址模式，用数据存储器即可当作间接寻址模式的数据指针(index pointer)

◆IO地址以及存储地址空间互相独立
